注塑模具能够赋予塑料制品形状和尺寸,虽然塑料制品的类型千变万化,以致于注塑模具的形状和尺寸也跟着变幻,但是模具结构的基本组成是差不多一致的。下面就由航标模塑厂的小编为大家讲解注塑模具结构的基本组成。
1、成型零件

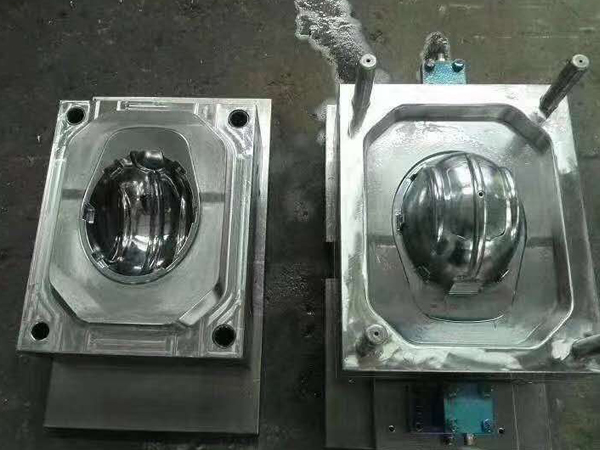

成型零件指构成模具成型制品型腔,并与塑料熔体直接接触的模具零件或部件,是赋予成型材料形状、结构、尺寸的零件组合。包括动模、定模和型腔(凹模)、型芯(凸模)、成型杆等组成。合模后型芯和型腔便构成了模具的型腔。按工艺和制造要求,有时型芯和凹模由若干拼块组合而成,有时做成整体,仅在易损坏、难加工的部位采用镶件。
2、浇注系统
将熔融塑料由注射剂喷嘴引向闭合模腔的通道称为浇注系统,一般有主流道、分流道、冷料穴和浇口组成。浇注系统也与塑料直接接触。其中根据塑件尺寸形状不同,
注塑模具的浇口类型也不一样,比较常用的是直接浇口、侧浇口和潜伏式浇口。
3、调温系统
为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节。对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却,也可对模具进行加热。模具冷却的常用办法是在模具内开设冷却水通道,利用循环流动的冷却水带走模具的热量;模具的加热除可利用冷却水通热水或热油外,还可在模具内部和周围安装电加热元件。
4、导向部件
为了确保动模和定模在闭合时能精确对准而设置导向部件,起到导向定位作用,在模具中必须设置导向部件。在注塑模具中通常采用四组导柱与导套来组成导向部件,有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位,保证脱模机构运动平稳可靠。
5、排气系统
排气系统是为了将注射成型过程中型腔内的空气及塑胶融化所产生的气体排除到模具外而设立,排气不畅时制品表面会形成气痕、烧焦等不良。塑胶模具的排气系统通常是在模具中开设的一种槽形出气口,用以排出原有型腔空气的及熔料带入的气体。一般情况下,排气孔既可设在型腔内熔料流动的尽头,也可设在塑模的分型面上。注射中,排气孔不会有很多熔料渗出,因为熔料会在该处冷却固化将通道堵死。排气口的开设位置切勿对着操作人员,以防熔料意外喷出伤人。此外,也可利用顶出杆与顶出孔的配合间隙,顶块和脱模板与型芯的配合间隙等来排气。
6、分型与抽芯机构
对于成型带有侧孔或侧凹的塑件,在塑件被顶出脱模之前,需先进行侧向抽芯或分开滑块,也称为侧向分型,完成这项动作的机构称为侧向分型与抽芯机构,动作完成后方能顺利脱模。
7、顶出系统
顶出系统也就是注塑模具的脱模机构装置。是指模具在开模过程中或开模后将塑件从模具中推出的机构,实现塑料件和流道系统脱模一般由推杆、推杆固定板、推板、复位杆、拉料杆等组成。其结构形式很多,常用的有顶杆、顶管、顶板、旋转脱模及气动顶出等脱模机构。
当产品在模具内成型冷却后,模具前后模分离打开,由顶出系统的顶针在注塑机的顶杆推动下将塑料制品及其在流道内的凝料推出或拉出模具开腔和流道位置,以便进行下一个注塑成型工作循环。
以上就是对注塑模具结构的基本组成的详细介绍,其中成型零件和浇注系统是与塑料熔体直接接触的,并随着制品变化而变化,是模塑中复杂且变化比其他组成大的部分,要求加工光洁度和精度较高。洛阳航标模塑厂精选优质材料,专业制造精密
注塑模具,交货期短,提高客户供应链效率。如果您有需要,欢迎向我们致电或下方留言咨询。
